音频处理器模块
一、APX6022[2进2出]
模块介绍
APX6022
概述
参考图纸

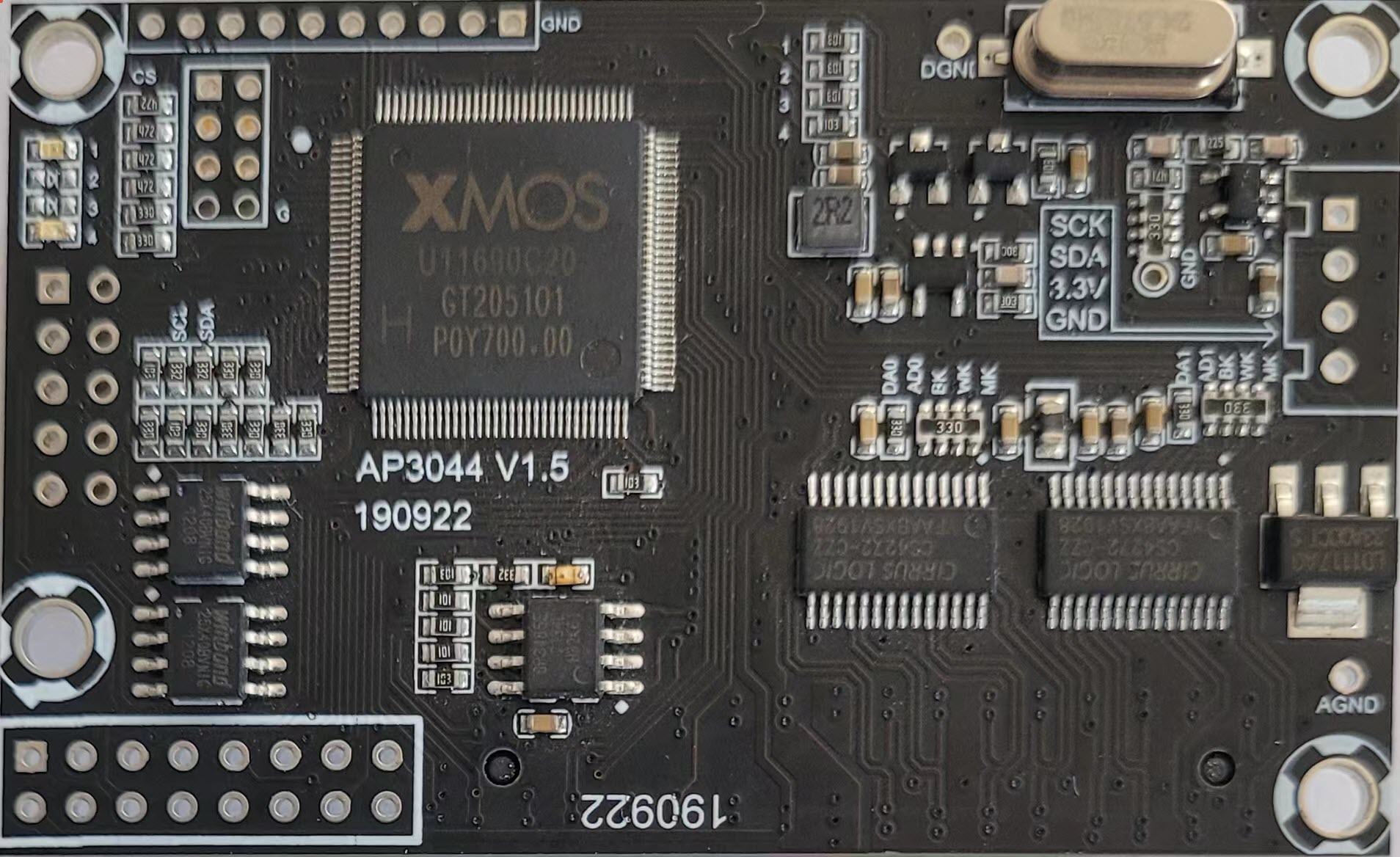

二、APX3044[4进4出]
- 产品描述
APx3044 采用 XMOS 公司处理器，使用 XU-216 16 核 xCore200 系列,性能高达2000MIPS,48KHZ/24BIT 音频采样，包含 4 个输入通道与 4 个输出通道每通道都具有12 段参量均衡，所有输入通道支持一个动态扩展器/噪声门, 每个输出通道带有一个带软拐点(KNEE)的压缩器/限幅器。
APx3044 支持通道编组，同步操作两个声道的数据, 同时, 对不同功能进行不同级别的 权限划分, 不同登入身份，具有不同的操作/浏览权限, 其中超级用户可以对其他用户权限进 行管理;
APx3044 具有 RS232 通信能力, 并且支持 RS485 RE 管脚信号输出， 具有 RS485 通 信扩展能力, APx3044 可以通过 RS485 对多台机器进行手拉手连接, 理论上最大带宽可连 接 65534 台设备. 通过控制台软件, 可以同时对多台机器同时进行管理并实现数据同步. 应用场景: DSP 有源音箱、DSP 功放、音箱处理器。
产品特点
2.1. 基于硬件浮点处理器, 48K/24BIT 音频采样；
2.2. 超低环路延迟(Round trip latency)，低于 1ms;
2.3. 采用 Cirrus Logic CS4272CZZ, 48K/24Bit 音频采样;
2.4. 最大输入电平 8dBu, 最大输出电平 8dBu;
2.5. 模拟音频通道采用真实全差分传输, 共模抑制能力强;
2.6. 多级权限管理, 超级用户可以管理其他用户权限;
2.7. 场景编辑保存功能, 最多高达 8 个场景维护;
2.8. 每个场景与通道名称都可以独立编辑, 支持中文与英文名称; 2.9. 多机级联通信能力，最多可级联 65534 台设备, 每台机器具有唯一的 MAC 地址; 2.10. RS485 远距离参数控制，实测距离不低于 500 米; 2.11. USB控制面板,无需安装驱动程序,适用于 WINDOWS XP - WINDOWS10(32BIT/64BIT), 需要配合我们公司自主研发 USB_BRIDGE;
音频指标
AUDIO ADC/DAC 型号(PN) |
CS4272CZZ |
输入/输出最大通道数 |
4 进 4 出 |
输入/输出信号 |
平衡输入 |
输入最大电平 |
2V RMS |
输出最大电平 |
2V RMS |
动态范围 |
不计权: 105dB A 计权: 108dB |
THD+N |
<-100dB> |
通道分离度 |
440dB |
全量程输入电压 |
5.65Vpp |
输入阻抗 |
37kΩ |
共模抑制比(CMMR) |
80dB |
频率响应(20HZ-20KHZ) |
+-0.1dB |
群延迟(Round trip latency) |
1ms |
处理能力
模块 |
APX3044 |
处理能力 |
4进4出 |
采样率 |
48K |
处理器 |
XMOS XU-216 |
ADC/DAC |
CS4272CZZ |
信噪比 |
105dB/105dB |
THD+N |
-100dB/-100dB |
LCD 显示 |
OLED 128*64 |
输入延时 |
50ms |
输入滤波器 |
12 段 |
矩阵 |
4X4 全混音, 权重可调: -inf - 0dB |
输出滤波器 |
12 段 EQ +高低通 |
输出延时 |
250ms |
输出压缩器 |
支持 |
场景数量 |
8 |
用户等级权限 |
访客、用户、管理员 |
软件连接方式 |
RS485,RS232,局域网 |
参考图纸
三、APX6048[4进8出]
1。概述
